Как оптимизировать работу и повысить производительность ковшового элеватора: полное руководство

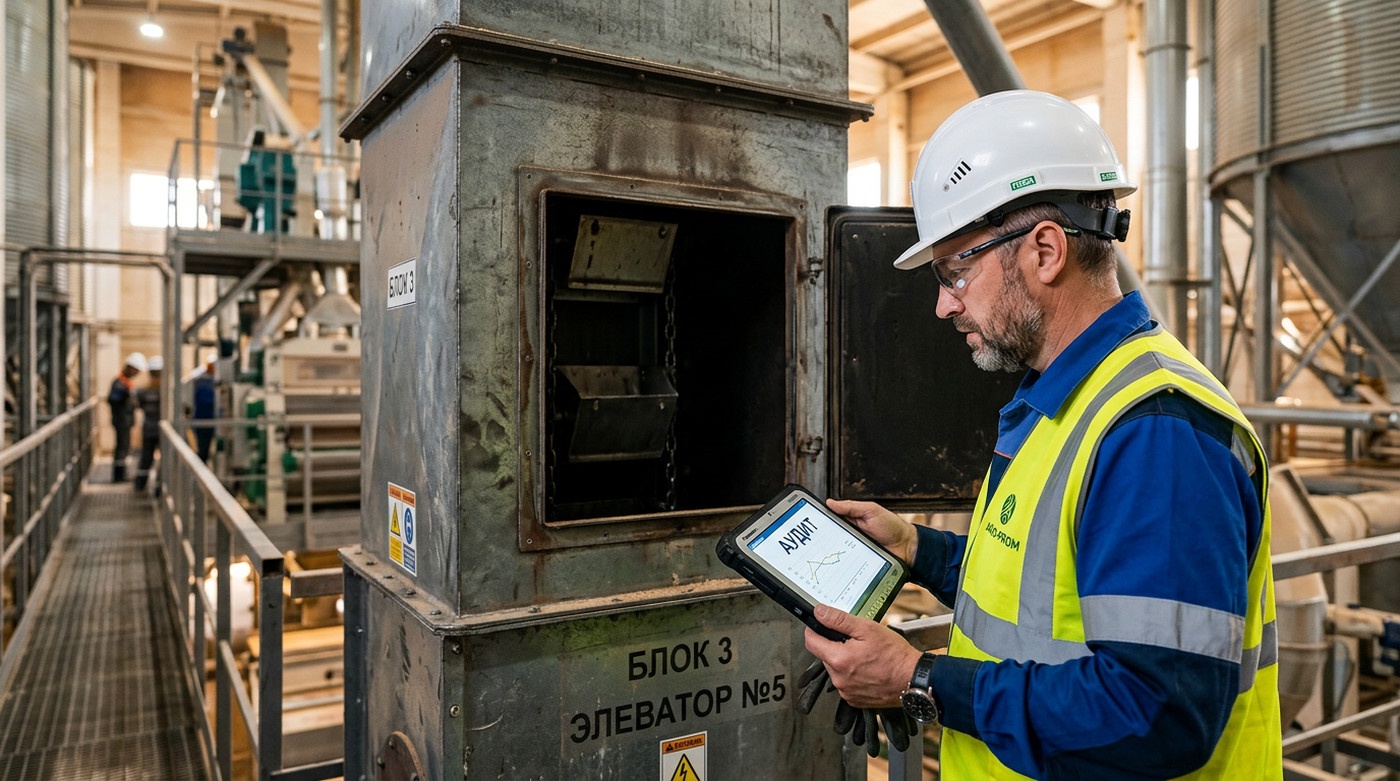

Как провести технический аудит и выявить причины падения производительности ковшового элеватора?

Технический аудит ковшового элеватора заключается в сопоставлении реальных показателей выгрузки с паспортными данными оборудования и поиске узких мест в механике. Это первый шаг к модернизации, который помогает найти причину потерь и разработать план ремонта (подробное руководство по этой теме: https://visacon.ru/novosti/56956-optimizaciya-raboty-i-povyshenie-proizvoditelnosti-kovshovyh-elevatorov.html)

Любая модернизация начинается с честного взгляда на текущее состояние техники. Если ваша нория по паспорту должна выдавать 100 тонн в час, а по факту переваливает едва 70, проблема может скрываться где угодно. Это может быть износ тягового органа, неправильная подача материала в башмак или банальное налипание влажного зерна на стенки. Инженеры обычно начинают с визуального осмотра ленты, проверки подшипниковых узлов и оценки состояния приводной станции. Без точной диагностики вы рискуете потратить бюджет на замену деталей, которые на самом деле работали исправно.

Как правильно рассчитать фактическую и проектную пропускную способность нории?

Фактическая пропускная способность рассчитывается путем взвешивания объема материала, перемещенного элеватором за фиксированный отрезок времени, с последующим умножением на час работы. Проектная мощность вычисляется по формуле, учитывающей объем ковша, шаг установки, скорость ленты и насыпную плотность груза.

Чтобы понять, насколько эффективно работает оборудование, вам нужно сравнить теорию с практикой. Для расчета проектной мощности возьмите паспортные данные: например, нория зерновая типа НПЗ имеет конкретный объем ковша и скорость движения ленты в метрах в секунду. Умножьте это на насыпную плотность вашего продукта – пшеницы или цемента. Затем замерьте реальную выгрузку за 15 минут работы на стабильной подаче. Если разница между цифрами превышает 10-15%, пора искать скрытые дефекты. Часто проблема кроется в банальном несоответствии скорости ленты типу транспортируемого материала.

Какие скрытые факторы снижают коэффициент заполнения ковшей?

Коэффициент заполнения ковшей падает из-за неравномерной подачи продукта в загрузочный бункер, неправильно подобранной скорости тягового органа или налипания влажного материала на стенки тары. Устранение этих факторов напрямую возвращает элеватору потерянные тонны производительности.

Представьте, что вы пытаетесь зачерпнуть воду дырявым стаканом на бегу. Примерно то же самое происходит, когда лента движется слишком быстро: центробежная сила просто не дает материалу нормально засыпаться в емкость. Другая частая беда – влажный груз. При транспортировке сырого зерна или руды на ГОКах металлические цельнотянутые ковши быстро обрастают коркой, теряя до 30% своего полезного объема. Также стоит проверить шиберную задвижку: если она открыта неравномерно, материал поступает рывками, и часть ковшей поднимается наверх полупустыми.

Как модернизация механических узлов увеличивает объем транспортировки грузов?

Замена устаревших деталей на современные аналоги из композитных материалов снижает нагрузку на привод и позволяет увеличить скорость или объем транспортировки без риска аварии. Оптимизация механики – это самый быстрый способ поднять пропускную способность без полной замены оборудования.

Иногда достаточно просто облегчить конструкцию, чтобы мотор-редуктор вздохнул свободнее. Производители, такие как Зерномаш или BEUMER Group, давно предлагают решения, которые снижают массу тягового органа. Когда вы убираете лишний вес, у вас появляется запас мощности. Этот запас можно использовать для увеличения шага ковшей или повышения скорости движения ленты. Главное в механической модернизации – соблюдать баланс: любое изменение в конструкции головки или башмака должно сопровождаться перерасчетом прочности норийной ленты или пластинчатой цепи.

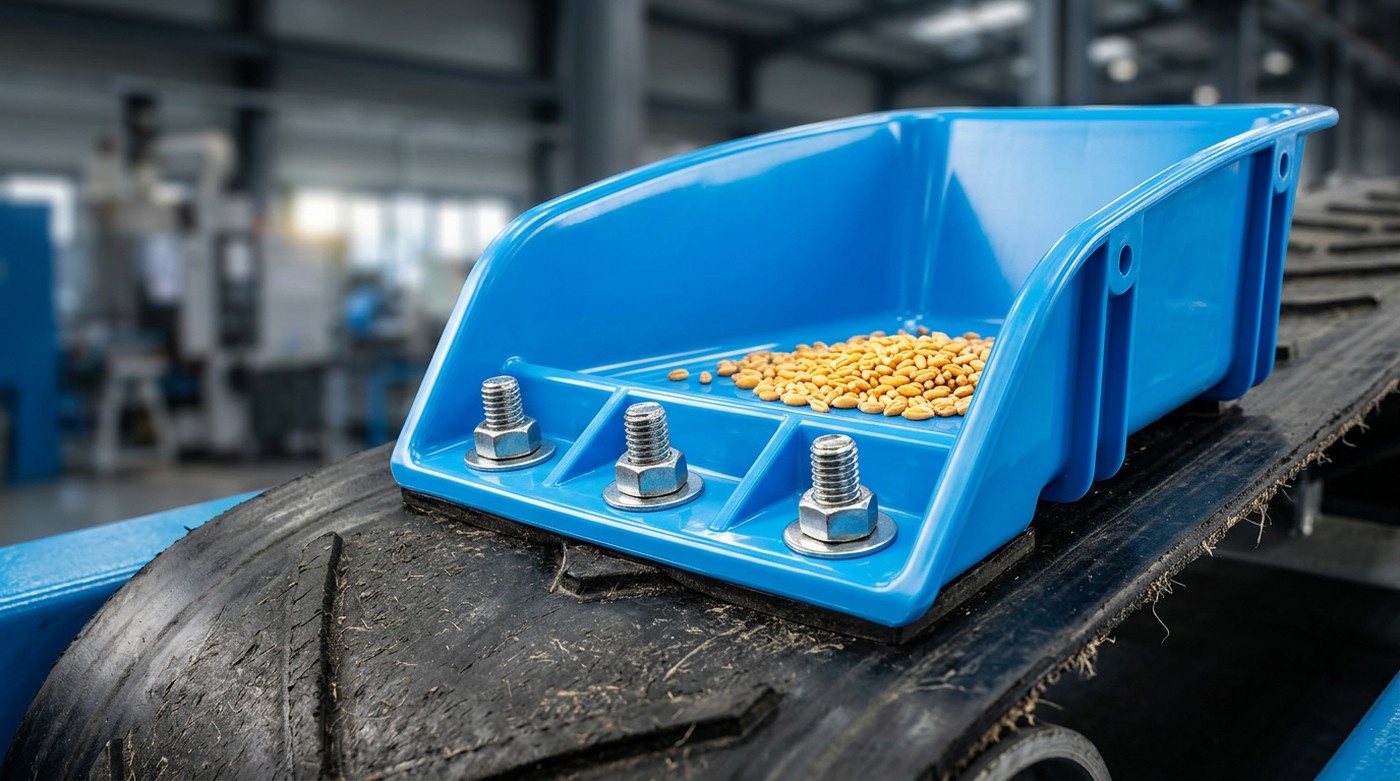

Полимерные или металлические ковши: что выбрать для снижения веса и исключения налипания продукта?

Полимерные ковши предпочтительнее металлических при работе с сыпучими, влажными и хрупкими грузами, так как они весят в 2-3 раза меньше, не подвержены коррозии и исключают налипание продукта. Металлические аналоги остаются актуальными только для абразивных материалов, таких как щебень или клинкер.

Если вы работаете в агропромышленном комплексе, переход на пластиковые ковши – это инвестиция, которая окупается за один сезон. Во-первых, они бережнее относятся к продукту: при случайном ударе о стенку трубы пластик пружинит, снижая процент травмирования (боя) зерна или семечки. Во-вторых, из-за гладкой поверхности к ним не прилипает влажная масса, что гарантирует 100% разгрузку на центробежной кривой. Наконец, снижение веса тягового органа значительно продлевает жизнь подшипниковым узлам и приводному барабану. Однако для цементной промышленности или подачи угля на ТЭЦ все же лучше использовать стальные сварные модели из-за их высокой стойкости к истиранию.

Как правильная футеровка приводного барабана избавляет от пробуксовки ленты?

Резинокерамическая или полиуретановая футеровка приводного барабана увеличивает коэффициент трения между металлом и лентой, полностью исключая пробуксовку даже в условиях высокой запыленности. Это обеспечивает стабильную передачу крутящего момента от мотор-редуктора.

Пробуксовка ленты – страшный сон главного механика. Она не только снижает производительность, но и может стать причиной возгорания от трения, что критически важно для взрывопожаробезопасности элеватора. Голый металлический барабан рано или поздно отполируется и начнет проскальзывать. Качественная футеровка решает эту проблему раз и навсегда. Специальные насечки на резине или полиуретане работают как протектор зимней шины: они отводят влагу и пыль из зоны контакта, обеспечивая мертвое сцепление. Это особенно важно для мощных норий с тяжелым тяговым органом.

Как оптимизировать шаг установки ковшей без риска обрыва тягового органа?

Оптимизация шага требует точного расчета прочности норийной ленты на разрыв и проверки мощности привода, чтобы новые точки крепления не ослабили полотно и мотор справился с возросшим весом груза. Уменьшение расстояния между ковшами напрямую повышает производительность, но требует запаса прочности всей системы.

Желание повесить побольше ковшей на метр ленты вполне понятно – это бесплатная прибавка к производительности. Но каждое новое отверстие под норийный болт – это концентратор напряжения. Если лента старая или рассчитана на меньшую нагрузку, она просто порвется под весом продукта. Перед тем как менять шаг, необходимо запросить расчет у производителя или инженеров проектного института. Также убедитесь, что ваш мотор-редуктор (например, от SEW-EURODRIVE или Bauer) имеет достаточный запас по крутящему моменту, иначе при холодном пуске система просто не сдвинется с места.

Как внедрение автоматизации и современных приводов снижает расход электроэнергии на нориях?

Установка частотно-регулируемых приводов и интеграция оборудования в единую автоматизированную систему (АСУ ТП) позволяет оптимизировать режим работы двигателей под реальную загрузку. Это устраняет скачки напряжения при пуске и экономит до 20% электроэнергии.

Эпоха, когда оборудование запускалось простым рубильником, давно прошла. Современные требования к энергоэффективности диктуют новые правила игры. Когда элеватор работает вхолостую или недозагружен, прямой пуск расходует огромное количество энергии впустую. Умная электроника позволяет адаптировать работу оборудования к текущей ситуации. Датчики собирают информацию о наличии продукта, скорости и температуре узлов, а система управления решает, с какой мощностью должен работать двигатель. Это не только экономит киловатты, но и бережет механику от ударных нагрузок.

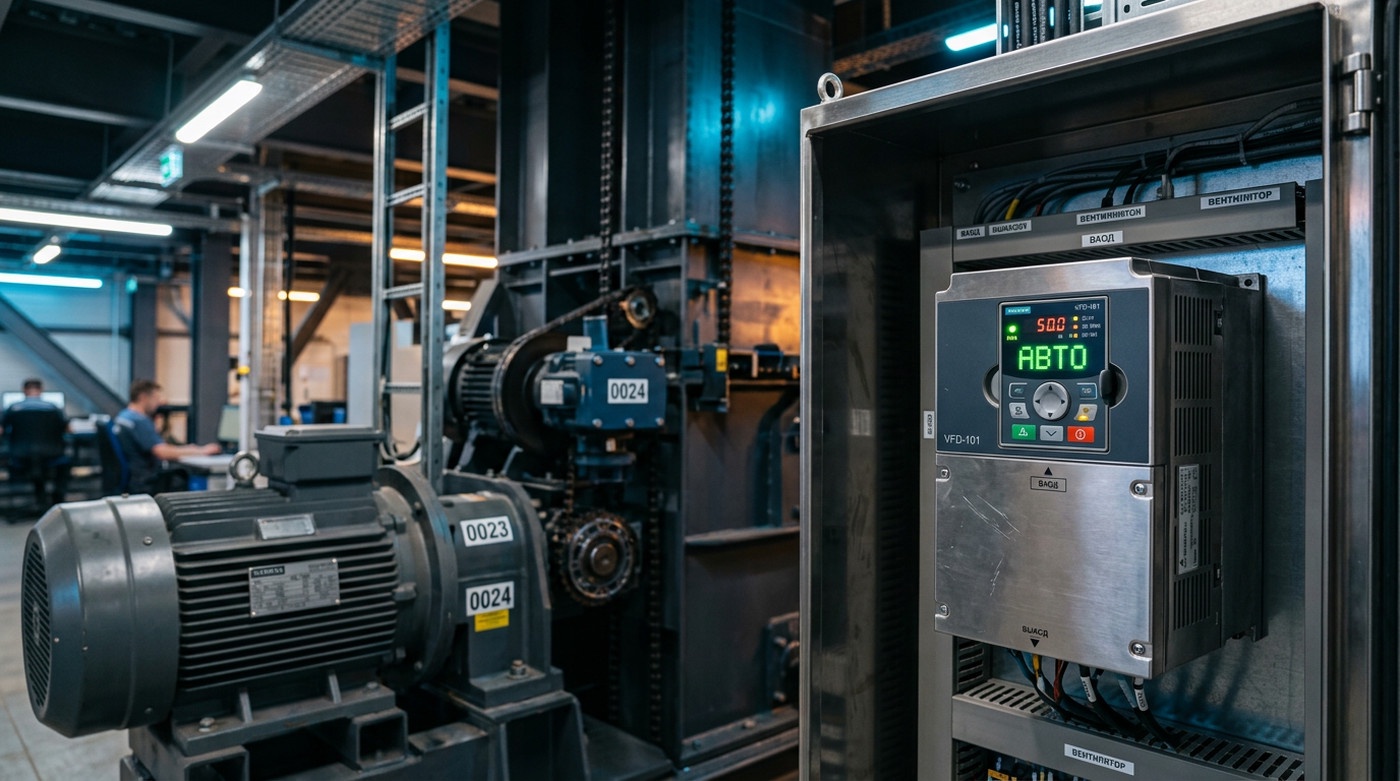

Почему установка частотно-регулируемого привода (ЧРП) эффективнее прямого пуска?

ЧРП обеспечивает плавный разгон и торможение тягового органа, исключая пусковые токи, которые перегревают обмотки двигателя и рвут ленту. Кроме того, частотник позволяет точно настроить скорость движения под конкретный тип транспортируемого продукта.

При прямом пуске тяжелой нории ток в сети может кратковременно подпрыгнуть в 5-7 раз выше номинала. Это стресс для всей электрической подстанции предприятия и мощный рывок для механики, который часто приводит к обрыву ковшей. Частотно-регулируемый привод решает эту проблему элегантно. Он плавно наращивает частоту тока, позволяя двигателю раскручиваться мягко. Плюс к этому, с помощью ПИД-регулирования вы можете менять скорость ленты нажатием кнопки. Если сегодня вы качаете тяжелую пшеницу, а завтра легкий подсолнечник, вам не нужно менять шкивы – ЧРП сам подстроит оптимальный режим.

Какие датчики безопасности (скорости, схода ленты, подпора) обязательны по нормам Ростехнадзора?

По правилам промышленной безопасности, нории должны в обязательном порядке оснащаться датчиками контроля скорости, реле схода ленты и датчиками подпора в башмаке и головке. Эти устройства мгновенно останавливают привод при возникновении нештатной ситуации, предотвращая аварии и пожары.

Ростехнадзор не просто так требует оснащать элеваторы контрольно-измерительными приборами. Пылевоздушная смесь на зерновых элеваторах или в угольных терминалах взрывоопасна. Если лента сместится и начнет тереться о стенку металлической трубы, искра может привести к катастрофе. Датчик схода ленты отследит смещение и подаст сигнал на остановку. Датчик скорости (реле контроля скорости) заметит пробуксовку на приводном барабане, а датчик подпора не даст башмаку забиться продуктом, если последующий по цепочке конвейер внезапно остановится. Это базовый набор для спокойного сна главного инженера.

Как интеграция элеватора в АСУ ТП предприятия сокращает время аварийных простоев?

Интеграция в АСУ ТП выводит все параметры работы элеватора на монитор диспетчера в реальном времени, позволяя заранее замечать аномалии и переходить к предиктивному техническому обслуживанию. Система сама укажет на конкретный датчик, сработавший при аварии, экономя время на поиск неисправности.

Когда оборудование работает изолированно, механик узнает о поломке только тогда, когда нория встала и продукт просыпался на пол. В автоматизированной системе все иначе. Диспетчер видит, что температура на подшипнике головки начала медленно ползти вверх, или ток на двигателе превысил норму. Это сигнал: нужно отправить специалиста на осмотр до того, как деталь развалится. Если же аварийная остановка все-таки произошла, на экране сразу высветится причина – например, "Сработал датчик подпора в бункере №3". Бригада берет нужный инструмент и идет точно по адресу, сокращая время простоя в несколько раз.

Как устранить частые поломки и предотвратить завалы ковшового элеватора?

Профилактика поломок базируется на правильной центровке ленты, регулярной смазке узлов и организации равномерной подачи материала через шиберные задвижки. Устранение причин завалов и обратной сыпи гарантирует бесперебойную работу линии без остановок на расчистку башмака.

Любая внеплановая остановка нории – это убытки для предприятия. Большинство проблем с элеваторами возникает не из-за заводского брака, а из-за нарушений правил эксплуатации и нерегулярного обслуживания. Если башмак постоянно забивается, а в трубах слышен грохот падающего обратно зерна, значит, нарушена геометрия движения или аэродинамика процесса. Важно не просто разгребать последствия лопатой, а найти корневую причину. Чаще всего она кроется в неправильной настройке выгрузки или износе направляющих роликов.

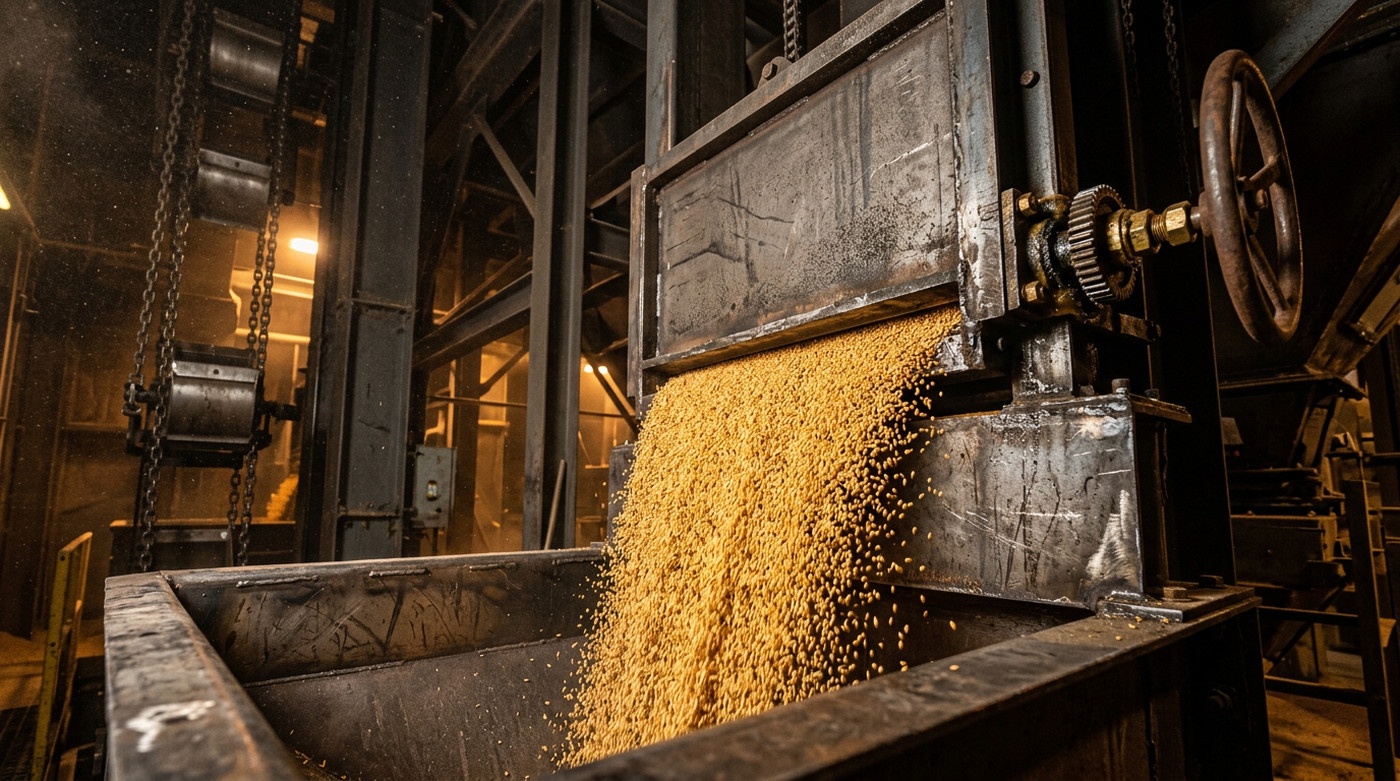

Почему забивается башмак элеватора и как настроить равномерную подачу материала?

Башмак забивается, когда объем поступающего продукта превышает пропускную способность поднимающихся ковшей, что часто происходит из-за отсутствия дозаторов или полностью открытой задвижки. Для решения проблемы необходимо установить регулируемый шибер или питатель, который ограничит приток груза.

Завал нории – это классическая головная боль операторов. Если высыпать машину зерна в завальную яму напрямую, гравитация сделает свое дело: продукт хлынет в башмак лавиной. Ковши просто не успеют его подхватить, лента застрянет в толще материала, и сработает защита двигателя по перегрузу. Чтобы этого избежать, перед загрузочным носком обязательно ставят задвижку с ручным или электрическим приводом. Инженер должен опытным путем выставить такой зазор, при котором продукт поступает стабильным потоком, обеспечивая заполнение ковшей на 80-85%. Также полезно смонтировать смотровые окна, чтобы визуально контролировать процесс.

Из-за чего возникает обратная сыпь в трубах и как скорректировать траекторию выгрузки?

Обратная сыпь (просыпь) возникает, когда продукт вылетает из ковша слишком рано или слишком поздно, не попадая точно в разгрузочный патрубок головки, и падает вниз по трубам. Это лечится регулировкой скорости ленты или изменением положения козырька (отражателя) в головке.

Выброс материала из ковша – это физика. На траекторию полета зерна или цемента влияет центробежная сила и гравитация. Если лента движется медленно, материал высыпается отвесно и падает обратно в шахту. Если слишком быстро – бьется о потолок крышки и рикошетит туда же. Обратная сыпь не просто снижает производительность, она приводит к сильному пылению, бою продукта и ускоренному износу ковшей. Чтобы скорректировать полет, необходимо подобрать оптимальную скорость под ваш диаметр приводного барабана. В некоторых случаях помогает установка регулируемого отбойного листа внутри головки, который перенаправляет поток точно в выпускную воронку.

Как предотвратить перегрев подшипниковых узлов и преждевременный износ мотор-редуктора?

Для предотвращения перегрева необходимо строго соблюдать график смазки, использовать термостойкие пластичные смазки и проверять соосность валов при монтаже привода. Установка датчиков температуры на корпуса подшипников позволяет отследить проблему на ранней стадии.

Подшипники на приводном и натяжном барабанах работают в тяжелых условиях: на них давит вес всей ленты с грузом, плюс постоянная пыль. Если механик забыл прошприцевать узел или использовал дешевый литол там, где нужна высокотемпературная смазка, трение быстро сделает свое дело. Узел начнет греться, сепаратор разрушится, и вал заклинит. Не меньшую опасность представляет несоосность: если мотор-редуктор установлен криво, возникают радиальные нагрузки, которые убивают редуктор за пару месяцев. Правильная балансировка барабанов и использование лазерных центровщиков при монтаже спасут ваше оборудование от преждевременной смерти.

Что выгоднее: глубокая модернизация старой нории или переход на пневмотранспорт и скребковые конвейеры?

Выбор между модернизацией и полной заменой технологии зависит от характеристик груза, доступного пространства и бюджета предприятия. Модернизация нории всегда дешевле, но для транспортировки хрупких материалов по сложным траекториям лучше подходят скребковые или пневматические системы.

Рано или поздно наступает момент, когда старый металлический каркас прогнивает, и встает вопрос: чинить или покупать принципиально новое. Если ваша задача – просто поднять зерно на высоту 30 метров по прямой линии, классический ковшовый элеватор остается вне конкуренции по соотношению цены и энергозатрат. Вложив деньги в новые полимерные ковши, футеровку и ЧРП, вы получите практически новую машину за треть стоимости. Но если логистика на предприятии требует множества поворотов, изгибов и распределения по нескольким силосам, стоит рассмотреть альтернативы.

В каких случаях классический ленточный элеватор проигрывает альтернативным системам транспортировки?

Нория уступает цепным скребковым конвейерам при необходимости перемещения груза под наклоном, а пневмотранспорту – в условиях абсолютной герметичности или сложной пространственной трассировки трубопроводов. Также элеваторы не подходят для материалов, склонных к сильному слеживанию внутри ковшей.

У каждой технологии есть свои ограничения. Например, если вам нужно переместить продукт не только вертикально, но и горизонтально с плавным переходом, нория здесь бессильна. Придется ставить систему из нории и горизонтального транспортера, что усложняет конструкцию. В таких случаях крутонаклонные скребковые транспортеры справляются лучше. Пневмотранспорт, в свою очередь, незаменим на мукомольных заводах или фармацевтических производствах, где важна идеальная чистота и отсутствие остатков продукта в системе. Однако нужно помнить, что пневматика потребляет в 3-5 раз больше электроэнергии на тонну груза по сравнению с традиционной ковшовой норией.
