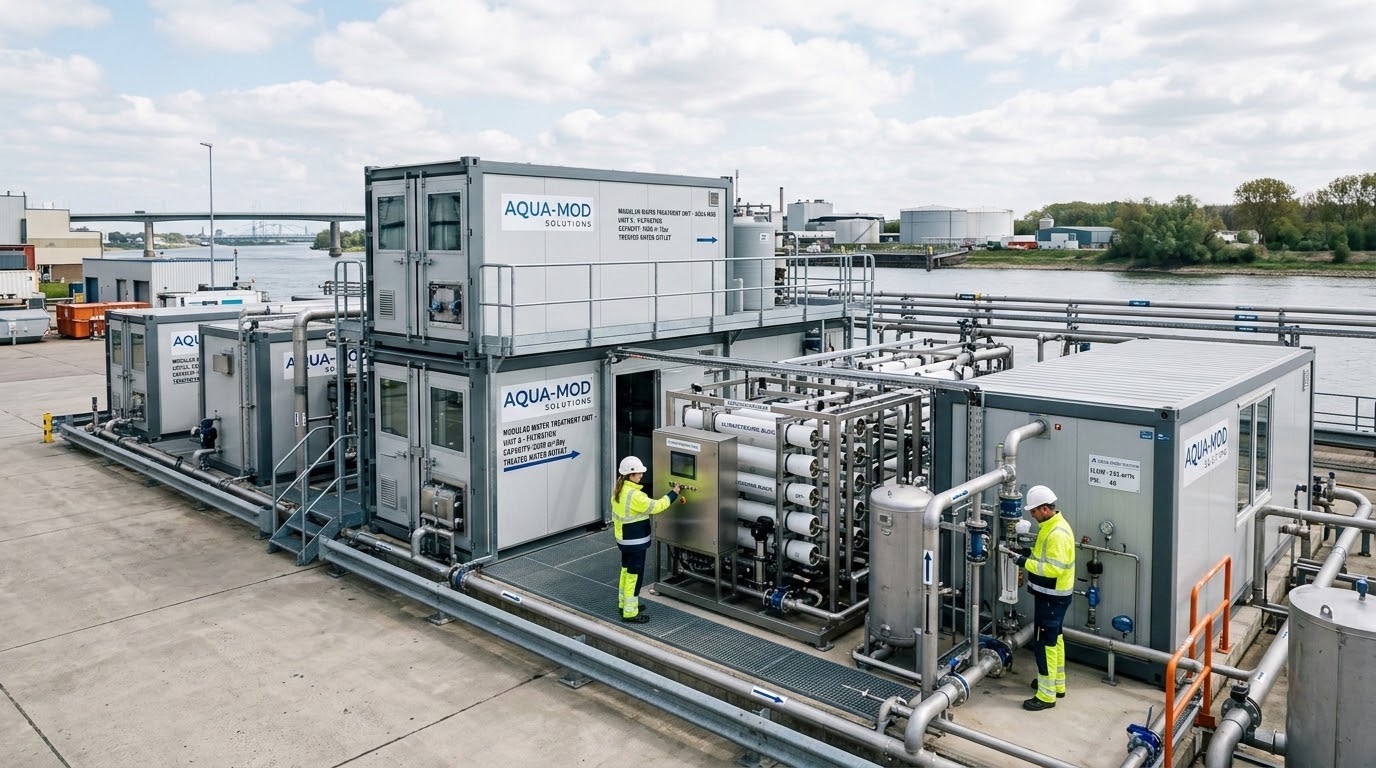

Что такое блочно-модульная водоподготовка
Блочно-модульная водоподготовка представляет собой систему, построенную из автономных модулей обработки воды, которые транспортируются и монтируются как конструктор. Каждый модуль содержит один или несколько технологических блоков, предназначенных для выполнения определённых операций: механическую фильтрацию, мембранную фильтрацию, химическую обработку и обеззараживание. Такой подход упрощает адаптацию к различным источникам воды, снижает сроки развёртывания и облегчает обслуживание за счёт локализации функциональных зон.
Собранная из модулей станция может разворачиваться на сборочных площадках, в контейнерных ангарвах или на открытой площадке, затем подключается к источнику воды, электропитанию и системам контроля. Архитектура ориентирована на независимую работу каждого блока в составе единой конфигурации; связь между модулями обеспечивает обмен данными о параметрах воды, режиме работы и режиме обслуживания.
Архитектура и принципы работы
Основой является модульная архитектура, где каждый модуль выполняет узкую функцию, но может быть объединён с другими для формирования требуемой производительности и качества воды. В типичной схеме предобработка, фильтрация, мембранная обработка и обеззараживание объединяются в последовательности или параллельные тракты. Управление осуществляется через датчики, регуляторы и контроллеры, передающие параметры в управляющую систему на сайте.
Устройства могут работать автономно или в составе единого контура с резервированием. Применяемые технологии зависят от конкретной задачи: для жесткости воды — умягчение; для органических примесей — сорбция на гранулированном активированном угле; для микроорганизмов — дезинфекция. Взаимосвязь модульности и гибкости позволяет корректировать конфигурацию без строительных изменений.
Блочно-модульная система позволяет адаптировать тракт очистки под изменение требований к качеству воды без значительного увеличения площади под инфраструктуру.
- модульная конфигурация позволяет наращивать производительность за счёт добавления блоков;
- модульная компоновка упрощает транспортировку и монтаж на объекте;
- интегрированные модули объединяют функции очистки и мониторинга в едином контейнере.
Преимущества и ограничения
К достоинствам относится гибкость конфигурации: при необходимости добавляются новые модули, что позволяет нарастать производительность без реконструкции инфраструктуры. Быстрое развёртывание и упрощённое техническое обслуживание связаны с локализацией функций и единым контролем. Среди ограничений — требования к площади под размещение модулей, необходимость транспортировки крупных блоков и зависимость производительности от доступной мощности источников энергии и водоснабжения.
- Гибкость конфигурации и масштабируемость;
- Сокращённые сроки развёртывания и упрощённое обслуживание;
- Требования к площадке и транспортировке зависят от размеров модулей;
- Ограничения по интеграции в существующую инфраструктуру.
Основные компоненты и конфигурации станций
Блоки обработки воды
Компоновка блоков обработки формирует последовательности или параллельные тракт-цепи, где каждый элемент выполняет конкретную функцию. Механическая фильтрация устраняет взвешенные частицы и крупные примеси; мембранная фильтрация обеспечивает более тонкую очистку и удаление растворённых веществ; химическая обработка может включать дозировку реагентов для коррекции pH и подавления минерализации; обеззараживание обеспечивает санитарную безопасность воды на выходе.
| Блок обработки | Функции | Материалы |
|---|---|---|
| Фильтрационные модули | механическая очистка, удаление частиц | полиуретан, ПЭТ |
| Мембранные модули | мембранная фильтрация и удаление растворённых примесей | полимерные мембраны |
| Химическая обработка | дезинфекция, коррекция pH, реагенты | дозаторы, химикаты |
Этапы сборки и монтажа включают подготовку площадки, транспортировку и установку модулей, подключение к системам водоснабжения и электропитания, а также пусконаладочные работы. Стандартизированные соединения и кабельные наборы ускоряют процесс, а модульная сборка упрощает обслуживание и замену отдельных блоков без разборки всей станции.
Этапы сборки и монтажа
- Подготовка площадки и обеспечение доступа к инфраструктуре;
- Доставка модулей и монтаж основных креплений;
- Подключение к источникам воды, электроснабжения и канализации;
- Пусконаладочные работы, настройка управляющей системы, контроль качества воды.
Типовые схемы процессов в установках
Механическая очистка и умягчение
Механическая очистка затрагивает крупные и средние взвеси, песок и оксиды за счёт последовательно развёрнутых фильтров. Умягчение применяется для снижения содержания кальция и магния за счёт ионообменных смол или электрохимических методов. Производительность трактов определяется конфигурацией блоков и доступной мощностью; для типичных блочно-модульных станций диапазон может составлять от нескольких до сотен кубометров в час, в зависимости от задачи.
Обеззараживание и контроль качества
Обеззараживание обычно реализуется через дезинфекцию и дозировку реагентов с контролем остаточного дезинфицирующего агента. Управление параметрами качества воды осуществляется на основе датчиков давления, температуры, содержания примесей и остаточного уровня дезинфектора. Лабораторный контроль обеспечивает фиксацию значений и соответствие выходного воздуха или воды заданным нормам.
Применение и задачи эксплуатации
Локальные и мобильные установки
Локальные станции предназначены для автономного водоснабжения на ограниченных территориях и в условиях ограниченного доступа к центральной инфраструктуре. Модульность обеспечивает возможность временного развёртывания, транспортирования и повторной доводки на месте. Производительность подбирается исходя из объёма потребления и качества исходной воды, что требует расчётов и моделирования тракта.
Резервирование и надежность
Резервирование элементов обеспечивает непрерывность работы при обслуживании или поломке отдельных узлов. В большинстве конфигураций предусмотрено дублирование критических цепей: фильтрационных блоков, мембранных модулей и узлов дезинфекции. Надёжность определяется степенью интеграции контроля и автоматизации, а также качеством материалов и схемы обслуживания.
